歡迎訪問深圳市宏圖硅膠科技有限公司網站
<center id="eyiyq"></center>

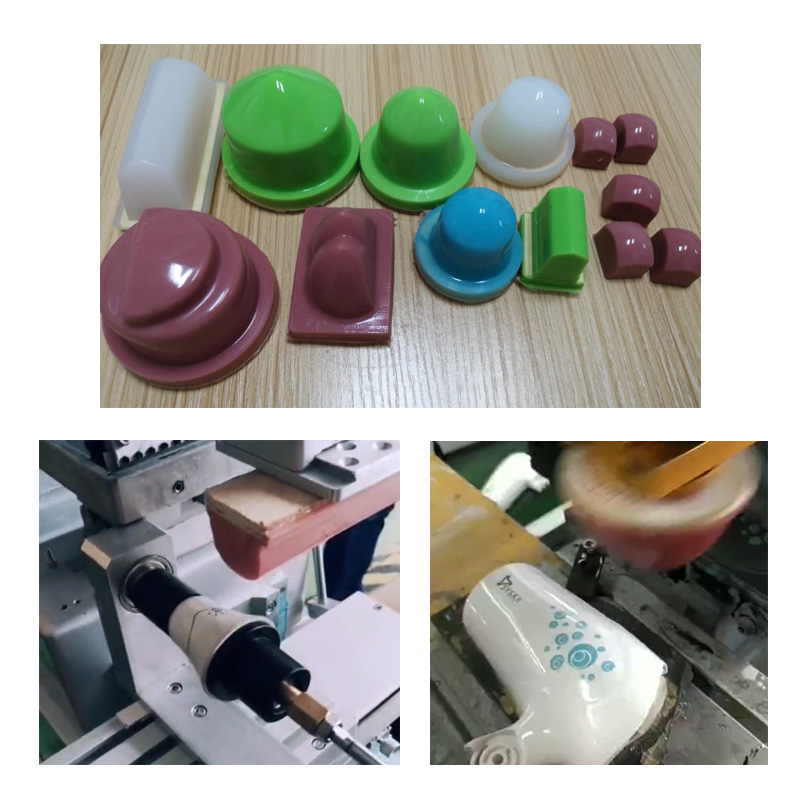

移印硅膠是一種雙組份化合物，硫化反應是在室溫下進行的，其中基料由雙羥端基聚硅氧，補強劑等組成；固化劑由多硅酸脂組成。兩組化合物在催化劑存在下交聯反應形成柔韌彈性體。硫化后的移印膠具有以下特點：
1.室溫硫化，不發熱，尺寸穩定性好，光澤度亮。
2.具有良好變特性與脫模性，同時流動性好。
3.彈性好，抗撕性高，配制不同硬度的品種適應各種應用不變形，脫模方便。
4.易操作，使用工藝簡便，在一定范圍內可以調節固化周期。
二、制作工藝
1.先把使用工具如：膠頭模具、攪拌桶、攪拌棍用清潔劑（洗潔精、巴素擦銅水等）清洗干凈（不同性質的模具要用不同的清潔劑，不能用腐蝕性極強的溶劑，如天那水、洗網水等）。然后全面擦干凈，不能存在任何異物和污跡等。再在模具上涂一層脫膜劑：如凡士林、洗潔精等（某些性質的模具無需涂脫膜劑）。
2.根據模具的體積計算移印硅膠/移印膠漿和矽油（添加硅油可適當調節膠頭的軟硬度。用量過多，膠頭的耐磨性就差。），混合攪拌均勻。然后靜置擺放10分鐘或真空處理。
3.按膠漿和矽油攪拌后總重量添加一定重量的固化劑，再次既快又均勻地攪拌3-5分鐘。之后如有條件的立刻進行真空排泡，這叫強制排泡法；沒有進行真空排泡的叫靜待自然排泡法。
4.把真空排泡后或靜置排泡后的混合體。從模具的邊緣慢慢地傾注入模具內。不能大量傾注入模具的中心部位，那樣會增加氣泡量，降低膠頭的使用壽命。
5.真空后的混合體傾注入模具后即可以蓋上木片；自然排泡的混合體傾注入模具后靜置大約30分鐘后蓋上木片。
6.脫模后的膠頭放置3天，使用效果較佳；如有條件，放入冰箱存放，其使用效果更佳。
購買我們宏圖硅膠移印硅膠原料，如果操作出現問題，我們可以免費教學，歡迎你的選購。
