文化石液態硅膠模具膠縮水率大該怎么辦？

2023-11-27

文化石液態硅膠模具在操作過程中，我們會遇到縮水率大的問題，我們該如何去解決呢？下面宏圖教你解決思路。

一、解決思路：

1、核實清晰自己的產品尺寸大小是多少，用多少硬度的文化石模具膠，模具剛做出來的尺寸、縮水后的尺寸各是多少？

2、固化劑添加比例，操縱溫度？

3、做了多長時間了后泛起縮水現象？

4、模具儲存前提？

二、導致文化石模具硅膠縮水率大的原因分析：

1、任何材料都具有一定的收縮性，硅膠相對良多材料來說縮水率算很小的，

縮合型膠縮水率0.3-0.5%為正常，加成型膠在0.2%左右；

2、固化劑添加比例過大；

3、人造文化石模具膠做大件產品沒加玻纖布；

4、模具儲存方法分歧錯誤；

5、產品尺寸越大，收縮越顯著；

6、模具沒有完全固化，文化石專用膠硬度沒不亂，急于脫模或提前出產，造成液體硅膠模具輕易變形，產生文化石模具膠收縮現象。

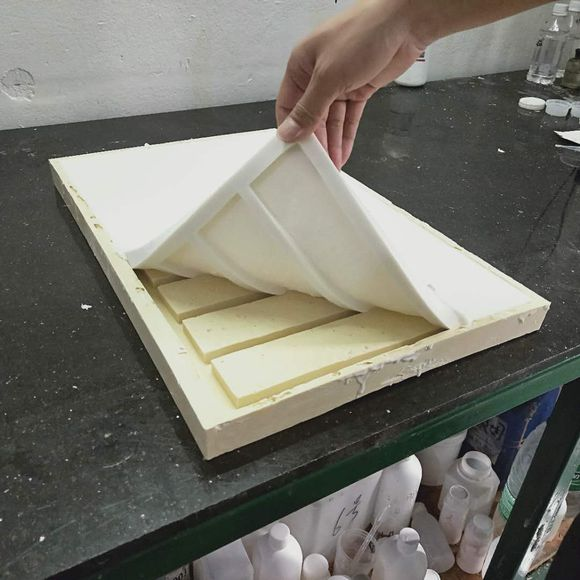

文化石模具硅膠

三、人造文化石模具膠解決方案：

1、縮合型文化石模具膠縮水率一般在0.3-0.5%，加成型文化石模具膠在0.2%左右；

2、減少固化劑添加比例，例如：人造文化石模具膠原來添加5%，現減少到3%；

3、做大件產品模具要加玻纖布，可以讓模具不變形或變大；

4、客戶按比例放大原始模種；

5、當模具不使用時灌石膏水保留；

6、模具必需在劃定的時間起碼6-8小時脫模，24小時后才能使用出產。

以上文化石液態硅膠模具縮水率解決思路希望對你有所幫助，購買我們宏圖液態硅膠原料，可進行一對一的指導。

返回列表
